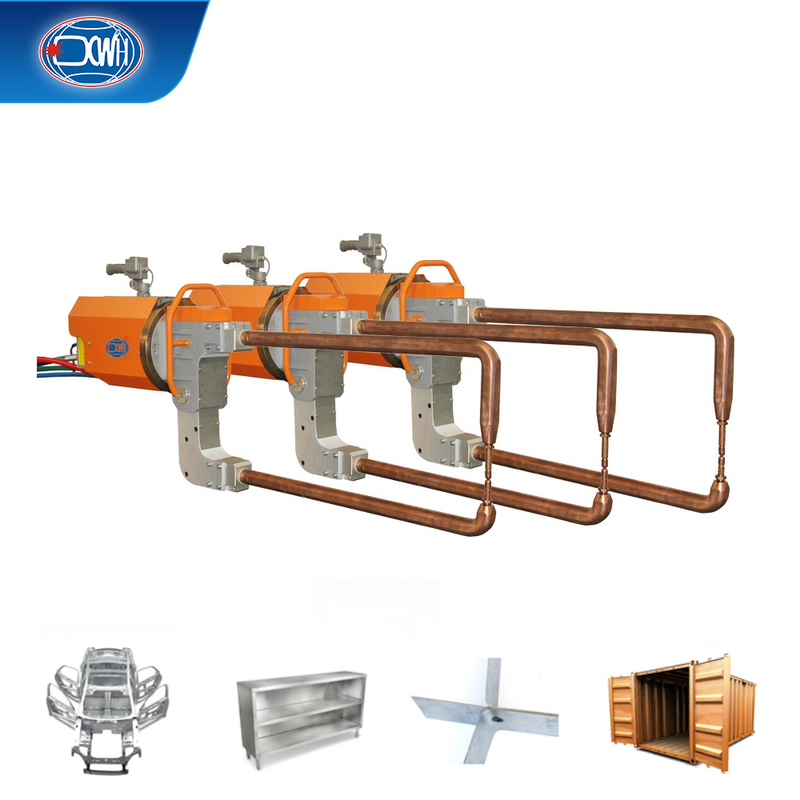

เครื่องเชื่อมจุดแบบพกพาปืนมือถือ 380 โวลต์ CCC ได้รับการอนุมัติ







การเชื่อมความต้านทานหมายถึงวิธีการที่ความร้อนต้านทานที่เกิดจากกระแสที่ไหลผ่านรอยเชื่อมและหน้าสัมผัสถูกใช้เป็นแหล่งความร้อนเพื่อให้ความร้อนแก่การเชื่อมในพื้นที่ขณะกดเพื่อเชื่อมเมื่อทำการเชื่อม ไม่จำเป็นต้องใช้โลหะฟิลเลอร์ ผลผลิตสูง การเปลี่ยนรูปของรอยเชื่อมมีขนาดเล็ก และง่ายต่อการตระหนักถึงระบบอัตโนมัติ



แหนบเชื่อมแบบจุดระงับแบบบูรณาการใช้กระบวนการประกอบเพื่อเชื่อมต่อหม้อแปลงและแขนหนีบเข้าด้วยกันและติดตั้งบนจานหมุนวงแหวนด้านในและวงแหวนรอบนอกของแท่นหมุนใช้โครงสร้างลูกเหล็กซึ่งหมุนได้ยืดหยุ่นและไม่มีการยึดแหนบเชื่อมจะหมุนผ่าน แผ่นดิสก์สามารถหมุนได้ 360° และจานหมุนมีกลไกการล็อคที่สามารถล็อคได้ทุกมุม ซึ่งสามารถตอบสนองท่าทางการเชื่อมที่เฉพาะเจาะจงได้อย่างมีประสิทธิภาพหลังจากการเชื่อมท่าเฉพาะเสร็จสิ้นแล้ว ตัวล็อคสามารถหมุนได้ตามปกติหลังจากการเชื่อมเสร็จสิ้น





คุณสมบัติ



รายการ/รุ่น	หน่วย	DN2-35X	DN2-35C	DN2-45X	DN2-45C	DN2-65X	DN2-65C
พลังที่ 50%	KVA	35	35	45	45	65	65
กระแสไฟลัดวงจรสูงสุด	KVA	15	15	16	16	46	46
แรงดันขนถ่ายทุติยภูมิ	วี	5.7	5.7	6.3	6.3	8	8
แรงดันไฟฟ้าที่ 50Hz/60Hz	วี	380	380	380	380	380	380
ระยะห่างระหว่างแขน	MM	120-280	100	120-330	100	160-430	100
Max.strength ที่อิเล็กโทรด	NS	3500	3500	3500	3500	3500	3500
จังหวะการทำงาน	MM	15-45	15-25	15-45	15-25	15-45	15-25
Max.จังหวะ	MM	50-120	60/100/140	50-120	60/100/140	50-120	60/100/140
ความยาวแขน	MM	240-600	200-500	300-800	200-500	400-1100	200-500
การจ่ายอากาศอัด	MPA	0.5	0.5	0.5	0.5	0.5	0.5
ความหนาสูงสุดของแผ่นเหล็กอ่อนที่มีความยาวของแขนขั้นต่ำ	MM	3+3	3+3	4+4	4+4	5+5	5+5
ด้วยแขน 500mm	MM	2+2	2+2	3+3	3+3	3+3	3+3
ด้วยความยาวแขนสูงสุด	MM	1.2+1.2	1.2+1.2	2+2	1.8+1.8	2.0+2.0	2.0+2.0
ลวดข้ามสูงสุด	MM	14+14	14+14	16+16	16+16	20+20	20+20
แรงดันน้ำหล่อเย็นลดลง	MPA	0.05	0.05	0.05	0.05	0.05	0.05
การไหลของน้ำหล่อเย็น	ลิตร/นาที	12	12	12	12	12	12
