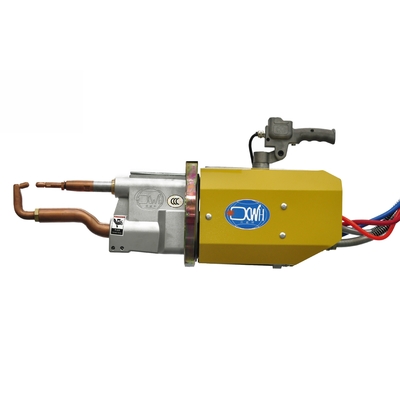

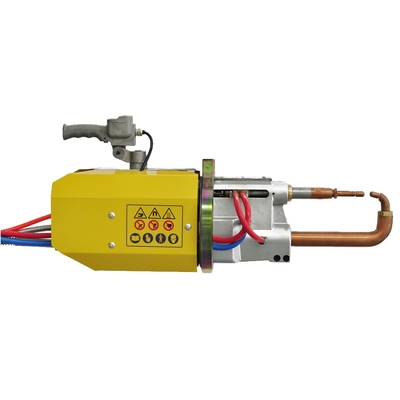

ชื่อผลิตภัณฑ์: | เครื่องเชื่อมจุดมือถือมือถือ | ประเภทเครื่อง: | เครื่องเชื่อมจุดต้านทาน |
---|---|---|---|
คำสำคัญ: | เครื่องเชื่อมแบบพกพา | การทำงาน: | การเชื่อมแผ่นโลหะ |
แม็กซ์ ความหนาของการเชื่อม: | 5+5 มม. | ความจุสูงสุด: | 60KVA, 80KVA, 100KVA |
น้ำหนัก (กิโลกรัม): | 60-120KG | ขั้นต่ำ: | 1 ชุด |
แสงสูง: | ปืนเชื่อมจุดแบบพกพาด้านเดียว,เครื่องเชื่อมจุดแบบพกพาขนาดเล็กสำหรับยานยนต์,เครื่องเชื่อมจุดมือถือขนาดเล็ก 100KVA |
รายการ/รุ่น | หน่วย | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
กำลังที่50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
กระแสไฟลัดวงจรสูงสุด | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
แรงดันขนถ่ายทุติยภูมิ | วี | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
แรงดันไฟ 50Hz/60Hz | วี | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
ระยะห่างระหว่างแขน | MM |
120-280 |
100-300 | 120-128 | 100-300 | 120-280 | 100-300 |
Max.strength ที่อิเล็กโทรด | นู๋ | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
จังหวะการทำงาน | MM | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
Max.จังหวะ | MM | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
แม็กซ์ความยาวแขน | MM | 500 | 500 | 600 | 500 | 600 | 500 |
การจ่ายอากาศอัด | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
ความหนาสูงสุดของแผ่นเหล็กอ่อนที่มีความยาวของแขนขั้นต่ำ | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
ด้วยแขน 500mm | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
ด้วยความยาวแขนสูงสุด | MM | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
ลวดข้ามสูงสุด | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
แรงดันน้ำหล่อเย็นลดลง | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
การไหลของน้ำหล่อเย็น | ลิตร/นาที | 8 | 8 | 8 | 8 | 8 | 8 |
* ระยะทาง มุม และความยาวของแขนเชื่อมสามารถทำได้ตามความต้องการของลูกค้า
หลักการเชื่อมความต้านทาน:
เมื่อกดอิเล็กโทรดสองขั้วเข้าไปในชิ้นงาน ชั้นโลหะทั้งสองจะสร้างความต้านทานของการเชื่อมแบบจุดสัมผัสภายใต้แรงดันของอิเล็กโทรดทั้งสองเมื่อกระแสเชื่อมไหลจากอิเล็กโทรดหนึ่งไปยังอิเล็กโทรดอีกอิเล็กโทรด จุดต้านทานการสัมผัสทั้งสองจุดจะทำให้เกิดความร้อนหลอมรวมทันที และกระแสเชื่อมจะไหลจากอิเล็กโทรดอีกขั้วหนึ่งไปยังชิ้นงานทั้งสอง ทำให้เกิดวงจรทันทีซึ่งจะไม่ก่อให้เกิดอันตรายต่อทั้งสอง อิเล็กโทรด
คุณสมบัติ:
1. เครื่องเชื่อมแบบจุดแบบพกพาปิดสนิทด้วยกล่องพลาสติก ดังนั้นจึงปลอดภัยกว่าสำหรับผู้ปฏิบัติงาน
2. เครื่องเชื่อมจุดแบบพกพาปรับให้เข้ากับความหนาของแผ่นชิ้นงานเมื่อทำงาน
3. ผลผลิตสูงและสามารถจัดหาส่วนประกอบและชิ้นส่วนได้อย่างเพียงพอ
4. ความแม่นยำในการควบคุมสูง, กระแสไฟขาออกที่เสถียร, อิทธิพลของปฏิกิริยารีแอกแตนซ์แบบอุปนัยเพียงเล็กน้อยและการกระเซ็นเล็กน้อย
