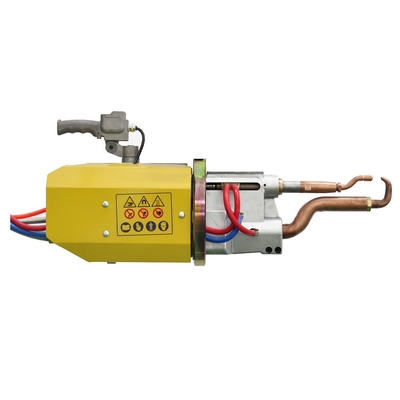

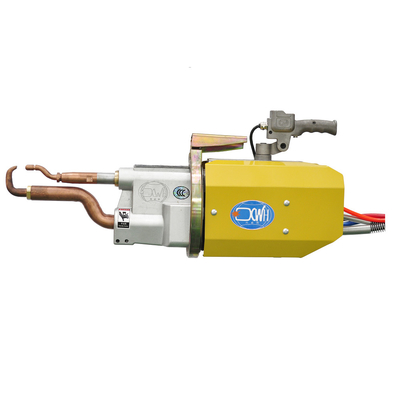

ชื่อผลิตภัณฑ์: | เครื่องเชื่อมความต้านทานแบบพกพา | แอปพลิเคชัน: | ช่างเชื่อมจุดตัวถังรถยนต์ |
---|---|---|---|
การทำงาน: | จุดเชื่อม | ขั้นต่ำ: | 1 ชุด |
แม็กซ์ ความหนาของการเชื่อม: | 5+5 มม. | ลักษณะเฉพาะ: | ใช้งานง่าย |
บริการหลังการรับประกัน: | การสนับสนุนทางเทคนิควิดีโอ การสนับสนุนออนไลน์ และอะไหล่ | ให้บริการหลังการขาย: | อะไหล่ฟรี การติดตั้งภาคสนาม การว่าจ้างและการฝึกอบรม |
แสงสูง: | เครื่องเชื่อมจุดลวดตาข่ายอลูมิเนียม,เครื่องเชื่อมจุดต้านทานแบบมือถือ,เครื่องเชื่อมจุดต้านทานแบบแมนนวล |
รายละเอียดสินค้า
เครื่องเชื่อมแบบจุดแบบพกพาใช้วิธีการเชื่อมแบบต้านทานซึ่งชิ้นส่วนเชื่อมจะถูกประกอบเข้าด้วยกันเป็นข้อต่อหน้าตักและกดระหว่างขั้วไฟฟ้าสองคอลัมน์ และโลหะฐานจะหลอมด้วยความร้อนต้านทานเพื่อสร้างรอยต่อประสาน
รายการ/รุ่น | หน่วย | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
พลังที่ 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
กระแสไฟลัดวงจรสูงสุด | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
แรงดันขนถ่ายทุติยภูมิ | วี | 5.58 |
5.58
|
6.8
|
6.8
|
7.9
|
7.9
|
แรงดันไฟฟ้าที่ 50Hz/60Hz | วี | 380 | 380 | 380 | 380 | 380 | 380 |
ระยะห่างระหว่างแขน | MM |
168-288 |
100 |
168-328
|
100 |
168-428
|
100 |
Max.strength ที่อิเล็กโทรด | นู๋ |
3000
|
3000
|
3500 |
3000
|
3500 |
3000
|
จังหวะการทำงาน | MM | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
Max.จังหวะของกระบอกสูบ | MM |
70
|
50
|
100 | 50 | 100 | 50 |
แม็กซ์ความยาวแขน | MM |
750
|
350 | 1000 | 450 | 1100 | 500 |
การจ่ายอากาศอัด | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
ความหนาสูงสุดของแผ่นเหล็กอ่อนที่มีความยาวของแขนขั้นต่ำ | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
ด้วยแขน 500mm | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
ด้วยความยาวแขนสูงสุด | MM | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
ลวดข้ามสูงสุด | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
แรงดันน้ำหล่อเย็นลดลง | MPA |
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
การไหลของน้ำหล่อเย็น | ลิตร/นาที | 4 | 4 | 4 | 4 | 4 | 4 |
* ระยะทาง มุม และความยาวของแขนเชื่อมสามารถทำได้ตามความต้องการของลูกค้า
คุณสมบัติ:
1. น้ำหนักเบา ใช้งานง่าย และประหยัดไฟ
2. โครงสร้างกะทัดรัดและบำรุงรักษาง่าย
3. เครื่องเล่นแผ่นเสียงมีตลับลูกปืนและหมุนได้ 360°
4. แหนบเชื่อมแบบกำหนดเอง แขนเชื่อมที่ยาวที่สุดคือ 1300 มม. และสั้นที่สุดคือ 220 มม
5. ชิ้นส่วนที่สึกหรอน้อยลงและประสิทธิภาพด้านต้นทุนสูง
หลักการทำงาน
ชิ้นงานจะถูกอัดแรงดันและกระตุ้นระหว่างอิเล็กโทรดบนและล่าง และมีการเชื่อมความต้านทาน
เมื่อความต้านทานของส่วนเชื่อมคือ R (Ω) กระแสเชื่อมคือ I (A) และพลังงานตรงเวลาคือ t (วินาที) ตามสูตร: กระแส I ที่วัสดุโลหะมีค่าความต้านทานที่แน่นอน R ผ่านไปภายในระยะเวลาหนึ่ง t ร้อนขึ้นเนื่องจากความต้านทาน และความร้อนที่เกิดขึ้นคือ Q กระแสต้านทานของโลหะใช้เพื่อให้ความร้อนกับโลหะหลอมเหลว จากนั้นโลหะจะถูกทำให้เย็นลง ตกผลึก และเชื่อมต่อภายใต้แรงดันสิ่งนี้เรียกว่าการเชื่อมความต้านทาน
แขนเชื่อมสามารถปรับแต่งได้
พักผ่อนในกระบวนการเชื่อม
ขั้นตอนการทำงานหลักของเครื่องเชื่อมนี้ประกอบด้วยขั้นตอนพื้นฐานสี่ขั้นตอน: การเพิ่มแรงดัน การเชื่อม การบำรุงรักษาและการพัก และสามารถเพิ่มขั้นตอนเพิ่มเติมได้หากจำเป็น
พัก: หลังจากกระบวนการบำรุงรักษาเสร็จสิ้น วาล์วแก๊สทำงานจะถูกปิด และกระบอกสูบจะเคลื่อนที่ไปในทิศทางตรงกันข้ามเพื่อเปิดอิเล็กโทรดและปล่อยชิ้นงาน รอการเริ่มต้นของกระบวนการเชื่อมครั้งต่อไปกระบวนการนี้เรียกว่า "ส่วนที่เหลือ" และพารามิเตอร์ของกระบวนการคือเวลาพักจนถึงตอนนี้ ช่างเชื่อมได้เสร็จสิ้นวงจรการเชื่อมแล้ว
หากตัวควบคุมถูกตั้งค่าเป็นการเชื่อมแบบจุดอย่างต่อเนื่อง ตัวควบคุมจะเริ่มรอบการเชื่อมถัดไปโดยอัตโนมัติ ตราบใดที่สวิตช์เริ่มต้นการเชื่อมของช่างเชื่อมยังคงเปิดอยู่หลังจากเวลาที่เหลือกระบวนการเชื่อมเรียกอีกอย่างว่ากระบวนการดำเนินการโปรแกรมการเชื่อม และพารามิเตอร์กระบวนการของแต่ละขั้นตอนในกระบวนการได้ถูกตั้งค่าไว้ล่วงหน้าก่อนการเชื่อม
