| ชื่อแบรนด์: | XWH |
| เลขรุ่น: | D(N)B--100, D(N)B--160, D(N)B--200, D(N)B--250 |
| ขั้นต่ำ: | 1 |
| ราคา: | USD29000-USD39000 |
| เงื่อนไขการจ่ายเงิน: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
| ความสามารถในการจําหน่าย: | 50 ชุด/เดือน |

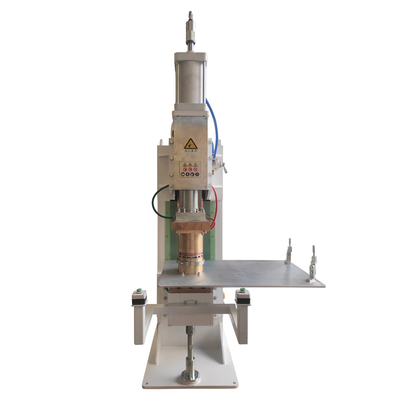

เครื่องเชื่อมสปอตแบบหลายหัวระบายความร้อนด้วยน้ำแบบปล่อยประจุไฟฟ้าความถี่สูง
บทนำผลิตภัณฑ์
เครื่องเชื่อมสปอตแบบหลายหัวทำงานโดยใช้แหล่งจ่ายไฟ AC สามเฟส 380V/50Hz โดยใช้เทคโนโลยีวงจรเรียงกระแสสามเฟส เทคโนโลยีอินเวอร์เตอร์ และระบบควบคุมการป้อนกลับ เพื่อควบคุมความร้อนในการเชื่อม เวลาอัดก่อนเชื่อม เวลาบำรุงรักษา และเวลาหยุดพัก เพื่อให้เป็นไปตามข้อกำหนดในการเชื่อม เครื่องเชื่อมนี้ใช้กันอย่างแพร่หลายในอุตสาหกรรมยานยนต์ เครื่องใช้ในบ้าน เครื่องมืออิเล็กทรอนิกส์ การบินและอวกาศ และอุตสาหกรรมกระบวนการเชื่อมแบบฉายภาพอื่นๆ
พารามิเตอร์ทางเทคนิค
| รุ่น/รายการ | DN(B)-100 | D(N)B--160 | D(N)B--200 | D(N)B--250 |
| กำลังไฟพิกัด (KVA) | 100 | 160 | 200 | 250 |
| กำลังไฟเข้า (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| กระแสไฟฟ้าลัดวงจรสูงสุด (KA) | 30 | 40 | 40 | 45 |
| แรงสูงสุด (N) | 6000 | 6000 | 10000 | 15000 |
| ความยาวอิเล็กโทรด (MM) | 450 | 450 | 450 | 500 |
| ระยะชักทำงาน (MM) | 80 | 80 | 80 | 80 |
| การใช้น้ำหล่อเย็น (L/min) | 20 | 20 | 20 | 20 |
| ความสามารถในการเชื่อมสูงสุด (MM) | 3.0+3.0 | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
ข้อดี
1. โครงสร้างเครื่องจักรที่มั่นคง ด้านบนและด้านล่างของอิเล็กโทรดใช้โหมดแรงดันพร้อมระยะชักเสริม ประสิทธิภาพการเชื่อมสูงกว่ามาก
2. หม้อแปลงของเครื่องเชื่อมใช้เครื่องเชื่อมแบบต้านทานพิเศษ แผ่นเหล็กซิลิคอนมีคุณสมบัติแม่เหล็กสูง: ระบายความร้อนด้วยน้ำภายในโดยใช้แรง; พลังงานที่แข็งแกร่งขึ้นและอัตราการทำงานสูง
3. ควบคุมด้วยไมโครคอมพิวเตอร์และสามารถบันทึกการตั้งค่าการเชื่อมได้สูงสุด 16 ชุด ซึ่งสะดวกมากสำหรับแผ่นเชื่อมชนิดต่างๆ
4. ใช้กันอย่างแพร่หลายในการบินและอวกาศ การผลิตชิ้นส่วนรถยนต์และรถยนต์ พลังงานใหม่และแบตเตอรี่พลังงาน และพื้นที่พิเศษอื่นๆ ที่มีข้อกำหนดในการเชื่อมคุณภาพสูง
โครงสร้างหลัก
ระบบทางน้ำ (ระบายความร้อน)
ท่อน้ำเข้าและท่อน้ำออกหลักติดตั้งอยู่ที่ด้านหลังของเครื่องเชื่อม เมื่อเปิดวาล์วลูกบอลน้ำเข้า น้ำจะเข้าสู่บล็อกกระจายและแบ่งออกเป็นสามทาง: ทางหนึ่งเชื่อมต่อกับท่อน้ำของหม้อแปลงเชื่อมเพื่อระบายความร้อนให้กับหม้อแปลง อีกทางหนึ่งเชื่อมต่อแบบอนุกรมกับหัวฉีดน้ำเข้าของตัวแขนเชื่อมอิเล็กโทรดบนและล่างเพื่อระบายความร้อนให้กับหัวอิเล็กโทรดบนและล่าง (อีกทางหนึ่งเชื่อมต่อแบบอนุกรมกับหัวฉีดน้ำเข้าของแท่นเชื่อมแบบฉายภาพบนและล่างเพื่อระบายความร้อนให้กับแท่นเชื่อมแบบฉายภาพบนและล่างและอิเล็กโทรดเชื่อมแบบฉายภาพบนและล่าง) วงจรหนึ่งเชื่อมต่อกับหัวฉีดน้ำเข้าของไทริสเตอร์ (ติดตั้งในชั้นบนของตัวเครื่อง) และไทริสเตอร์ระบายความร้อน ดูรูปด้านล่างสำหรับระบบวงจรน้ำ (ระบายความร้อน)

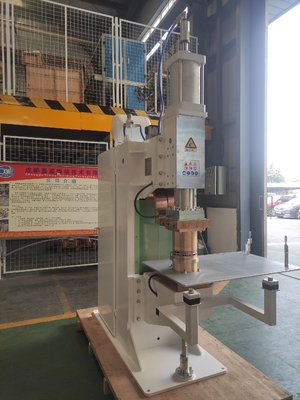

รูปภาพอ้างอิง

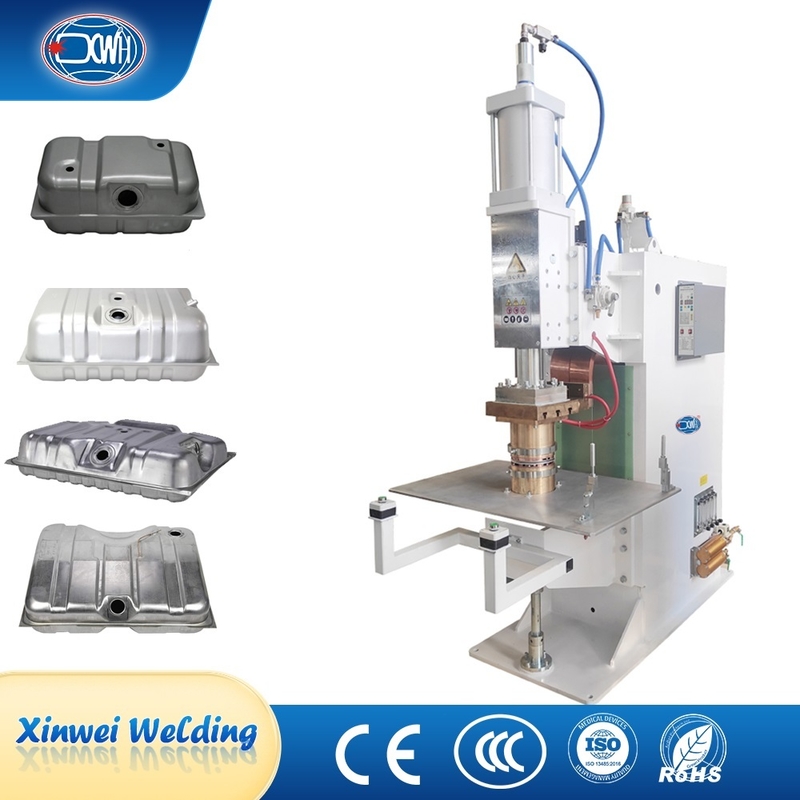

การใช้งาน
