| ชื่อแบรนด์: | XWH |
| เลขรุ่น: | ดีเอ็น2 |
| ขั้นต่ำ: | 1 ชุด |
| ราคา: | $6000 - $6500.00 |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 500 ชุด / ชุดต่อสัปดาห์ |
รายละเอียดสินค้า

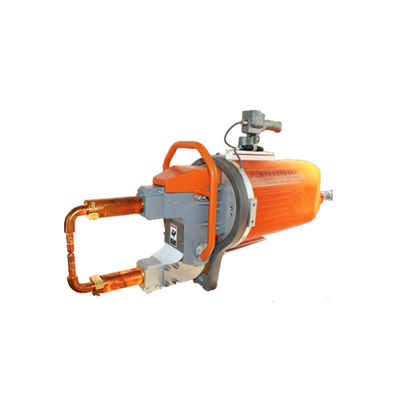

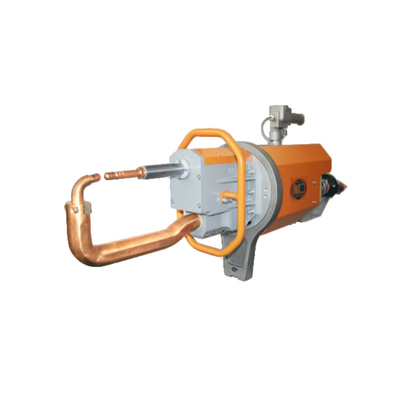

เครื่องเชื่อมจุดแบบพกพาใช้การออกแบบโมดูลาร์ โดยผสานรวมอุปกรณ์ที่เกี่ยวข้อง เช่น หม้อแปลงเชื่อม ถังลม วาล์วแม่เหล็กไฟฟ้า ตัวจ่ายน้ำและก๊าซ แหวนหมุนและสายแขวน ระบบสมดุล และมือจับควบคุมวงจรไฟฟ้าหลักใช้อินพุต AC 380V/50Hz สามเฟสหลังจากป้อนตัวควบคุมการเชื่อมความต้านทานของอินเวอร์เตอร์ความถี่กลางแล้ว ไฟ AC สามเฟสจะกลายเป็นไฟ DC ผ่านวงจรเรียงกระแส จากนั้นผ่านวงจรอินเวอร์เตอร์ที่ประกอบด้วยอุปกรณ์สลับกำลัง (IGBT) จะกลายเป็นเอาต์พุตคลื่นสี่เหลี่ยม AC ความถี่กลาง 1KHZหลังจากลดขนาดลงโดยหม้อแปลงไฟฟ้าแล้ว ไฟกระแสสลับสามเฟสจะถูกต่อเข้ากับแหล่งจ่ายไฟกระแสตรงไปยังอิเล็กโทรดเพื่อเชื่อมชิ้นงานตัวควบคุมอินเวอร์เตอร์ความถี่กลางใช้กระแสป้อนกลับและการมอดูเลตความกว้างพัลส์ (PWM) เพื่อให้ได้เอาต์พุตกระแสที่เสถียรตามข้อกำหนดของข้อกำหนดการเชื่อม
| รายการ/รุ่น | หน่วย | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| กำลังที่ 50 | เควีเอ | 60 | 60 | 80 | 80 | 100 | 100 |
| กระแสไฟฟ้าลัดวงจรสูงสุด | เควีเอ | 10 | 10 | 12 | 12 | 14 | 14 |
| แรงดันไฟฟ้าไม่โหลดทุติยภูมิ | วี | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| แรงดันไฟฟ้าที่ 50Hz/60Hz | วี | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| ระยะห่างระหว่างแขน | มม |
120-280 |
100-300 | 120-128 | 100-300 | 120-280 | 100-300 |
| ความแข็งแรงสูงสุดที่ขั้วไฟฟ้า | เอ็น | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| จังหวะการทำงาน | มม | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Max.จังหวะ | มม | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
| สูงสุดความยาวแขน | มม | 500 | 500 | 600 | 500 | 600 | 500 |
| การจ่ายอากาศอัด | ส.ส | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| ความหนาสูงสุดของแผ่นเหล็กเหนียวที่มีแขน min.length s | มม | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| มีแขน 500 มม | มม | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| ด้วยแขนที่มีความยาวสูงสุด | มม | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| ลวดข้ามสูงสุด | มม | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| แรงดันน้ำหล่อเย็นลดลง | ส.ส | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| การไหลของน้ำหล่อเย็น | ลิตร/นาที | 8 | 8 | 8 | 8 | 8 | 8 |
* สามารถทำระยะ มุม และความยาวของแขนเชื่อมได้ตามความต้องการของลูกค้า
คุณสมบัติ:
1. กำลังไฟฟ้าเข้าสามเฟส, ความถี่ในการทำงานสูง, การสูญเสียของหม้อแปลงต่ำ และผลการประหยัดพลังงานที่สำคัญ
2.หม้อแปลงขนาดได้ถึง 300kva ยี่ห้อท่อรองของหม้อแปลงคือ ABB
3. สามารถเชื่อมแผ่นความแข็งแรงสูง อลูมิเนียม โลหะสังกะสี และวัสดุอื่น ๆ มีผลในการเชื่อมที่ดี
4. กระแสเชื่อมเป็น DC มีความแม่นยำในการควบคุมสูง กระแสไฟขาออกที่เสถียร ความเหนี่ยวนำต่ำ และการกระเด็นเล็กน้อย
5. เปลือกพลาสติกที่ปิดสนิทจะปลอดภัยกว่า
6. ตัวควบคุมสามารถควบคุมแหนบเชื่อมได้สองตัว
7. ปรับให้เข้ากับความหนาของแผ่นชิ้นงานได้เอง
แอปพลิเคชัน:
เครื่องเชื่อมจุดแบบพกพาถูกนำมาใช้กันอย่างแพร่หลายในรถยนต์, รถจักรยานยนต์, การบิน, ชิ้นส่วนโครงสร้างโลหะแผ่น, อุปกรณ์ทางการแพทย์, เครื่องจักรอุตสาหกรรมเบา, เครื่องใช้ในครัวเรือนและสาขาอื่น ๆและสามารถเชื่อมแผ่นเหล็กคาร์บอน แผ่นเหล็กเคลือบ แผ่นสแตนเลส แผ่นโลหะอลูมิเนียม
โครงสร้างทั่วไป
แขนอิเล็กโทรดหลายแขน
การใช้งานและการติดตั้ง
การประยุกต์ใช้ผลิตภัณฑ์
