| ชื่อแบรนด์: | XWH |
| เลขรุ่น: | ดีเอ็น2 |
| ขั้นต่ำ: | 1 ชุด |
| ราคา: | $4500- $6000.00 |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 500 ชุด / ชุดต่อสัปดาห์ |
รายละเอียดสินค้า

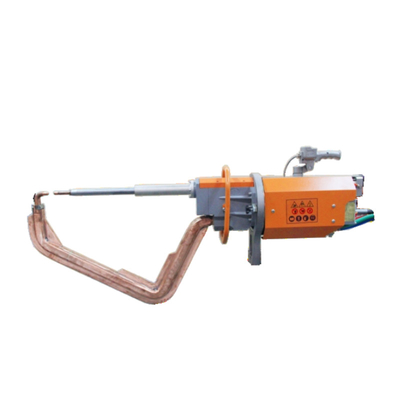

เครื่องเชื่อมจุดแบบพกพาใช้ความต้านทานความร้อนที่เกิดจากกระแสที่ไหลผ่านรอยเชื่อมเป็นแหล่งความร้อนสำหรับการเชื่อมภายใต้ความกดดันส่วนใหญ่ใช้สำหรับการเชื่อมเฉพาะจุดของชิ้นส่วนเหล็กกล้าคาร์บอนต่ำของโครงสร้างแผ่นบาง
โดยทั่วไปแล้วเครื่องเชื่อมแบบจุดแบบพกพาจะลอยอยู่ในอากาศและเชื่อมต่อกับแหนบเชื่อมผ่านสายเคเบิลที่ยืดหยุ่นได้แหนบเชื่อมของเครื่องเชื่อมจุดแบบพกพามีรูปแบบโครงสร้างที่หลากหลายให้เลือก ดังนั้นเครื่องเชื่อมจุดแบบพกพาจึงมีความสามารถในการปรับตัวที่แข็งแกร่งสำหรับชิ้นงานขนาดใหญ่ที่เคลื่อนย้ายไม่สะดวก ชิ้นงานที่มีรูปร่างซับซ้อน หรือชิ้นงานที่ต้องติดอยู่กับฟิกซ์เจอร์ สำหรับการเชื่อมแบบจุดในการเชื่อมจุดตัวถังรถยนต์ กระบวนการเชื่อมเฉพาะจุดสำหรับกล่องโลหะแผ่นขนาดใหญ่มีการใช้งานที่หลากหลายและเป็นอุปกรณ์เชื่อมที่ขาดไม่ได้
| รายการ/รุ่น | หน่วย | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| พลังงานที่ 50% | เควีเอ | 31 | 31 | 40 | 40 | 63 | 63 |
| กระแสไฟฟ้าลัดวงจรสูงสุด | เควีเอ | 14 | 14 | 18 | 18 | 20 | 20 |
| แรงดันไฟฟ้าไม่โหลดทุติยภูมิ | วี | 5.58 |
5.58
|
6.8
|
6.8
|
7.9
|
7.9
|
| แรงดันไฟฟ้าที่ 50Hz/60Hz | วี | 380 | 380 | 380 | 380 | 380 | 380 |
| ระยะห่างระหว่างแขน | มม |
168-288 |
100 |
168-328
|
100 |
168-428
|
100 |
| ความแข็งแรงสูงสุดที่ขั้วไฟฟ้า | เอ็น |
3000
|
3000
|
3500 |
3000
|
3500 |
3000
|
| จังหวะการทำงาน | มม | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| จังหวะสูงสุดของกระบอกสูบ | มม |
70
|
50
|
100 | 50 | 100 | 50 |
| สูงสุดความยาวแขน | มม |
750
|
350 | 1,000 | 450 | 1100 | 500 |
| การจ่ายอากาศอัด | ส.ส | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| ความหนาสูงสุดของแผ่นเหล็กเหนียวที่มีแขน min.length s | มม | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| มีแขน 500 มม | มม | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| ด้วยแขนที่มีความยาวสูงสุด | มม | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| ลวดข้ามสูงสุด | มม | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| แรงดันน้ำหล่อเย็นลดลง | ส.ส |
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
| การไหลของน้ำหล่อเย็น | ลิตร/นาที | 4 | 4 | 4 | 4 | 4 | 4 |
* สามารถทำระยะ มุม และความยาวของแขนเชื่อมได้ตามความต้องการของลูกค้า
คุณสมบัติ:
1. เครื่องสามารถหมุนได้ 360° เนื่องจากแท่นหมุนได้รับการกำหนดค่าด้วยตลับลูกปืน
2. แหนบเชื่อมแบบกำหนดเอง แขนเชื่อมที่ยาวที่สุดคือ 1300 มม. และสั้นที่สุดคือ 220 มม.
3. กระบอกสูบเป็นกระบอกแรงดันแบบกำหนดเอง ยี่ห้อคือ (SMC)
4. ในระหว่างการเชื่อม เวลาในการทำความร้อนสั้น ความร้อนมีความเข้มข้น และไม่มีอาร์คไฟฟ้า ประกายไฟ ตะกรันเชื่อม การสะสมตัวเชื่อมแบบฟิวชัน และการเปลี่ยนรูปทางความร้อนของแนวเชื่อมนอกจากนี้ หลังจากนวัตกรรมของเครื่องเชื่อม ขนาดเส้นผ่านศูนย์กลางของระบบทางเดินก๊าซก็เพิ่มขึ้น ดังนั้นไม่เพียงแต่ประสิทธิภาพการเชื่อมจะสูงเท่านั้น แต่ยังมีรูปลักษณ์ของการเชื่อมที่สวยงามและคุณภาพดีอีกด้วย
หลักการทำงาน
ชิ้นงานได้รับแรงดันและพลังงานระหว่างอิเล็กโทรดบนและล่าง และมีการเชื่อมด้วยความต้านทาน
เมื่อความต้านทานของชิ้นส่วนเชื่อมคือ R (Ω) กระแสเชื่อมคือ I (A) และเวลาในการเปิดเครื่องคือ t (วินาที) ตามสูตร: กระแส I ที่วัสดุโลหะมีค่าความต้านทานที่แน่นอน R ไหลผ่านภายในระยะเวลาหนึ่ง t ร้อนขึ้นเนื่องจากความต้านทาน และความร้อนที่เกิดขึ้นคือ Q กระแสความต้านทานของโลหะถูกใช้เพื่อให้ความร้อนแก่โลหะที่หลอมเหลว จากนั้นโลหะจะถูกทำให้เย็น ตกผลึก และเชื่อมต่อภายใต้ความกดดันสิ่งนี้เรียกว่าการเชื่อมความต้านทาน
แขนเชื่อมสามารถปรับแต่งได้
ภาพรวมของโครงสร้างผลิตภัณฑ์
เครื่องเชื่อมชุดนี้ส่วนใหญ่ประกอบด้วยหม้อแปลงเชื่อม ระบบวงจรแก๊ส (แรงดัน) ระบบวงจรน้ำ (ระบายความร้อน) ที่คีบเชื่อม ตัวควบคุมการเชื่อมต้านทาน และกลไกการเคลื่อนที่ตามรูปร่างของชิ้นงานที่จะเชื่อมและสภาวะการทำงานของเครื่องเชื่อม แหนบเชื่อมมีรูปแบบโครงสร้างที่หลากหลาย
เครื่องเชื่อมแบบ X เหมาะสำหรับการเชื่อมในระนาบแนวนอนหรือใกล้ระนาบแนวนอน และเครื่องเชื่อมแบบ C เหมาะสำหรับการเชื่อมในระนาบแนวตั้งหรือใกล้ระนาบแนวตั้งรูปร่างของแหนบเชื่อมสามารถออกแบบได้ตามความต้องการของผู้ใช้
การใช้งานและการติดตั้ง
การประยุกต์ใช้ผลิตภัณฑ์
