| ชื่อแบรนด์: | XWH |
| เลขรุ่น: | ดีเอ็น2 |
| ขั้นต่ำ: | 1 ชุด |
| ราคา: | $6000 - $6500.00 |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 500 ชุด / ชุดต่อสัปดาห์ |
รายละเอียดสินค้า

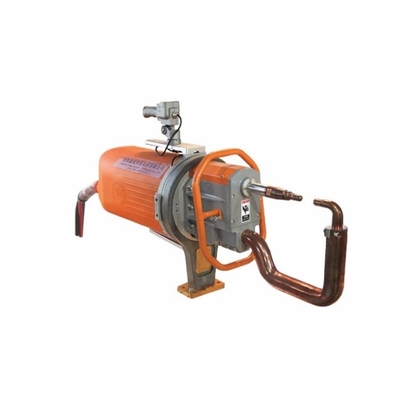

เครื่องเชื่อมสปอตโปรเจ็คชั่นอินเวอร์เตอร์ความถี่ปานกลางเป็นชุดอุปกรณ์เชื่อมขั้นสูงใช้กันอย่างแพร่หลาย หม้อแปลงเชื่อมมีปริมาณน้อยและพลังงานออกมากข้อดีของเครื่องเชื่อมจุดแบบพกพาที่ใช้ในอุตสาหกรรมยานยนต์นั้นชัดเจนยิ่งขึ้นประสิทธิภาพที่เหนือกว่าเกิดจากการเพิ่มความถี่ของหม้อแปลงเชื่อมจาก 50/60Hz เป็น 1000Hz ซึ่งช่วยลดน้ำหนักของวัสดุแกนเหล็กได้อย่างมากนอกจากนี้ไดโอดเรียงกระแสในวงจรทุติยภูมิของหม้อแปลงจะแปลงพลังงานไฟฟ้าเป็นไฟฟ้ากระแสตรงเพื่อการเชื่อมสิ่งนี้สามารถปรับปรุงค่าสัมประสิทธิ์การเหนี่ยวนำของวงจรทุติยภูมิได้อย่างมาก ซึ่งเป็นปัจจัยสำคัญที่นำไปสู่การสูญเสียพลังงานและแทบจะถูกมองข้ามในวงจรเชื่อมไฟฟ้ากระแสตรง ซึ่งจะช่วยลดต้นทุนการผลิตให้เหลือน้อยที่สุด
| รายการ/รุ่น | หน่วย | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| กำลังที่ 50 | เควีเอ | 60 | 60 | 80 | 80 | 100 | 100 |
| กระแสไฟฟ้าลัดวงจรสูงสุด | เควีเอ | 10 | 10 | 12 | 12 | 14 | 14 |
| แรงดันไฟฟ้าไม่โหลดทุติยภูมิ | วี | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| แรงดันไฟฟ้าที่ 50Hz/60Hz | วี | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| ระยะห่างระหว่างแขน | มม |
120-280 |
100-300 | 120-128 | 100-300 | 120-280 | 100-300 |
| ความแข็งแรงสูงสุดที่ขั้วไฟฟ้า | เอ็น | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| จังหวะการทำงาน | มม | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Max.จังหวะ | มม | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
| สูงสุดความยาวแขน | มม | 500 | 500 | 600 | 500 | 600 | 500 |
| การจ่ายอากาศอัด | ส.ส | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| ความหนาสูงสุดของแผ่นเหล็กเหนียวที่มีแขน min.length s | มม | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| มีแขน 500 มม | มม | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| ด้วยแขนที่มีความยาวสูงสุด | มม | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| ลวดข้ามสูงสุด | มม | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| แรงดันน้ำหล่อเย็นลดลง | ส.ส | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| การไหลของน้ำหล่อเย็น | ลิตร/นาที | 8 | 8 | 8 | 8 | 8 | 8 |
* สามารถทำระยะ มุม และความยาวของแขนเชื่อมได้ตามความต้องการของลูกค้า
คุณสมบัติ:
1. แรงดันอิเล็กโทรดลดลงและอายุการใช้งานของอิเล็กโทรดดีขึ้นอย่างมาก
2. การเชื่อมความถี่กลางแบบดิจิตอลสามารถประหยัดพลังงานได้มากกว่า 30% และลดต้นทุนด้านพลังงานอย่างมาก
3. สามารถใช้กับเครื่องเชื่อมแบบแขวนและแหนบเชื่อมในตัว
4. ฟังก์ชั่นการเชื่อมที่มีประสิทธิภาพให้ข้อมูลการวิเคราะห์คุณภาพการเชื่อมและการตรวจสอบ
5. นำโหลดที่สมดุลสามเฟสและเทคโนโลยีการเชื่อมความถี่กลางมาใช้โดยไม่จำเป็นต้องเพิ่มตู้ชดเชยความจุ
6. การออกแบบโมดูลาร์แบบบูรณาการ ระบบควบคุมการเชื่อมมีประสิทธิภาพที่มั่นคง ความน่าเชื่อถือสูง และอัตราความล้มเหลวในการเชื่อมต่ำ
การประยุกต์ใช้: เครื่องเชื่อมจุดแบบพกพาถูกนำมาใช้กันอย่างแพร่หลายในรถยนต์, รถจักรยานยนต์, การบิน, ส่วนประกอบโครงสร้างโลหะแผ่น, อุปกรณ์ทางการแพทย์, เครื่องจักรอุตสาหกรรมเบา, เครื่องใช้ในครัวเรือนและสาขาอื่น ๆและสามารถเชื่อมแผ่นเหล็กคาร์บอน แผ่นเหล็กเคลือบ แผ่นสแตนเลส แผ่นโลหะอลูมิเนียม
การกำหนดค่าของช่างเชื่อม
อุปกรณ์ทั้งชุดประกอบด้วยตัวควบคุมการเชื่อมความต้านทานไมโครคอมพิวเตอร์, เครื่องยนต์หลัก, แขนอิเล็กโทรด, แขนยก, สายไฟ, สายควบคุม, ชิ้นส่วนประมวลผลแหล่งอากาศ, บาลานเซอร์, ท่อทางเข้า, ท่อทางเข้าและทางออก ฯลฯ

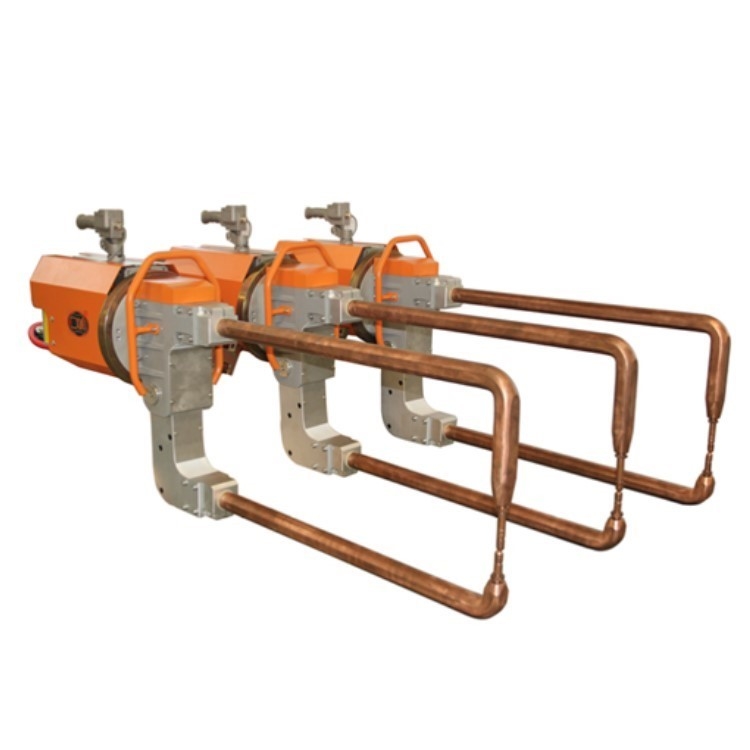

แขนอิเล็กโทรดหลายแขน
การใช้งานและการติดตั้ง
สปริงบาลานเซอร์
สปริงบาลานเซอร์ (ต่อไปนี้จะเรียกว่าบาลานเซอร์) เป็นเครื่องมือเสริมชนิดหนึ่งที่ใช้เป็นพิเศษกับเครื่องมือควบคุมด้วยมือแบบแขวน เหมาะอย่างยิ่งสำหรับการปฏิบัติงานในสายการผลิต หรือเครื่องมือสถานีต่างๆ ที่มีน้ำหนักมาก ภาระงานหนัก โอกาสการทำงานเป็นเวลานาน
หลังจากแขวนเครื่องมือไว้กับบาลานเซอร์แล้ว น้ำหนักของเครื่องมือและอุปกรณ์เสริมจะสมดุลกัน ทำให้ผู้ปฏิบัติงานใช้งานเครื่องมือได้อย่างง่ายดายเมื่อเครื่องมือจำเป็นต้องขึ้นและลงบ่อยๆ เครื่องมือสามารถเลื่อนขึ้นและลงได้ตราบเท่าที่ผู้ปฏิบัติงานออกแรงบนเครื่องมือน้อยลง
ตัวควบคุมการเชื่อมความต้านทาน
กระแสไฟขาออกของเครื่องเชื่อมอินเวอร์เตอร์ความถี่ปานกลางเป็นรูปแบบ DC ที่มีความแม่นยำในการควบคุมสูง ได้กลายเป็นหนึ่งในอุปกรณ์ที่จำเป็นเพื่อให้ได้การเชื่อมคุณภาพสูง
1. สามารถจัดเก็บข้อกำหนดการเชื่อมได้ 16 รายการสำหรับผู้ใช้เพื่อเรียกพื้นที่การเขียนโปรแกรม 4 แห่งโดยมีข้อกำหนดการเชื่อม 4 แห่งสำหรับแต่ละพื้นที่การเขียนโปรแกรม
2. ตัวควบคุมอินพุต / เอาต์พุตสามารถเชื่อมต่อกับสวิตช์เริ่มต้นสองตัวตามลำดับควบคุมคีมเชื่อมสองตัว
3. สามารถตั้งค่ากระแสอุ่น กระแสเชื่อม และกระแสแบ่งเบาเพื่อแก้ปัญหาการสปัตเตอร์ในกระบวนการเชื่อมและการดับของชิ้นงานหลังการเชื่อมได้อย่างมีประสิทธิภาพสามารถตั้งค่าพัลส์ดิสชาร์จสามตัวแยกจากกันและใช้แยกกันหรือใช้ร่วมกัน
