ได้รับการรับรอง: | Certification | ชื่อผลิตภัณฑ์: | เครื่องเชื่อมมือพกพา |
---|---|---|---|
การทำงาน: | เครื่องเชื่อมมือ | ประเภทเครื่อง: | เครื่องเชื่อม DC ความต้านทาน |
แอปพลิเคชัน: | รถยนต์ | คุณสมบัติ: | เอาต์พุต DC อินเวอร์เตอร์ความถี่สูง |
<i>Max.</i> <b>สูงสุด</b> <i>Welding Thickness</i> <b>ความหนาของการเชื่อม</b>: | 5+5 มม | จัดอันดับความจุ: | 60KVA, 80KVA, 100KVA |
มีบริการหลังการขาย: | อะไหล่ฟรี การติดตั้งภาคสนาม การว่าจ้าง และการฝึกอบรม | บริการหลังการรับประกัน: | การสนับสนุนด้านเทคนิควิดีโอ การสนับสนุนออนไลน์ และอะไหล่ |
แสงสูง: | เครื่องเชื่อมสปอตพกพายานยนต์,เครื่องเชื่อมสปอตแบบพกพาความต้านทาน,เครื่องเชื่อมสปอตอุตสาหกรรม 100KVA |
รายละเอียดสินค้า

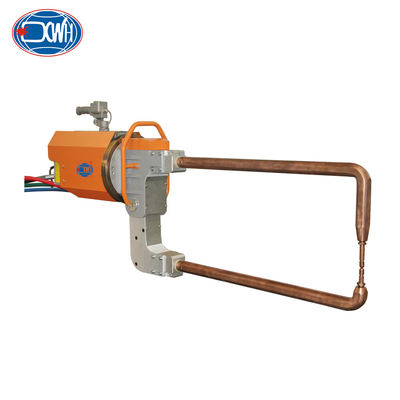

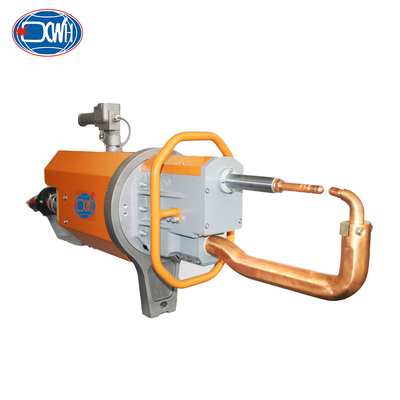

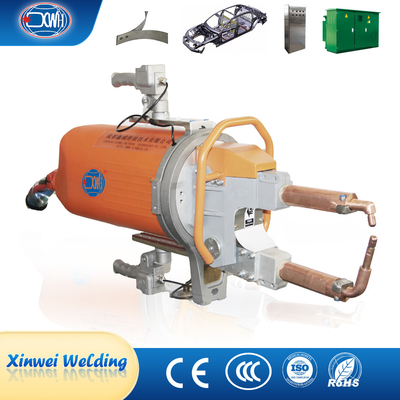

เครื่องเชื่อมจุดแบบพกพาแบบพกพาส่วนใหญ่ประกอบด้วย: หม้อแปลงเชื่อม, เครื่องควบคุมการเชื่อม, คีมเชื่อม, เครื่องจ่ายน้ำ, แกนแขวน, ระบบสมดุล, ระบบกันสะเทือน, เครื่องทำความเย็น, ฯลฯ
รายการ/รุ่น | หน่วย | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
กำลังที่ 50 | เควีเอ | 60 | 60 | 80 | 80 | 100 | 100 |
กระแสไฟฟ้าลัดวงจรสูงสุด | เควีเอ | 10 | 10 | 12 | 12 | 14 | 14 |
แรงดันไฟฟ้าไม่โหลดทุติยภูมิ | วี | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
แรงดันไฟฟ้าที่ 50Hz/60Hz | วี | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
ระยะห่างระหว่างแขน | มม |
120-280 |
100-300 | 120-128 | 100-300 | 120-280 | 100-300 |
ความแข็งแรงสูงสุดที่ขั้วไฟฟ้า | เอ็น | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
จังหวะการทำงาน | มม | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
Max.จังหวะ | มม | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
สูงสุดความยาวแขน | มม | 500 | 500 | 600 | 500 | 600 | 500 |
การจ่ายอากาศอัด | ส.ส | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
ความหนาสูงสุดของแผ่นเหล็กเหนียวที่มีแขน min.length s | มม | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
มีแขน 500 มม | มม | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
ด้วยแขนที่มีความยาวสูงสุด | มม | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
ลวดข้ามสูงสุด | มม | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
แรงดันน้ำหล่อเย็นลดลง | ส.ส | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
การไหลของน้ำหล่อเย็น | ลิตร/นาที | 8 | 8 | 8 | 8 | 8 | 8 |
* สามารถทำระยะ มุม และความยาวของแขนเชื่อมได้ตามความต้องการของลูกค้า
คุณสมบัติ:
1) การกระเด็นในกระบวนการเชื่อมจะลดลงอย่างมาก ปรับปรุงคุณภาพการเชื่อมและทำให้สภาพแวดล้อมการเชื่อมบริสุทธิ์
2) การออกแบบโมดูลาร์แบบรวม ระบบควบคุมการเชื่อมมีประสิทธิภาพการทำงานที่มั่นคง ความน่าเชื่อถือสูง และอัตราความล้มเหลวในการเชื่อมต่ำ
3) หม้อแปลงใช้ประเภทความถี่ปานกลางซึ่งเป็นไปตามมาตรฐานสากลเทคโนโลยีผลิตภัณฑ์ล้ำหน้าด้วยฉนวนระดับ F และระดับการป้องกันสูง IP65มีฟังก์ชันป้องกันความร้อนสูงเกินไป ประสิทธิภาพสูง การสูญเสียแม่เหล็กต่ำ กำลังขับสูง และอัตราการใช้กริดสูง
4) การใช้วาล์วสัดส่วนเพื่อควบคุมความดันของกระบอกสูบเชื่อมเพื่อให้มั่นใจถึงการควบคุมที่แม่นยำ
5) ใช้กันอย่างแพร่หลายในการเชื่อมแผ่นความแข็งแรงสูง อลูมิเนียม โลหะสังกะสี และวัสดุโลหะอื่นๆ
แอปพลิเคชัน:
เครื่องเชื่อมจุดแบบพกพาถูกนำมาใช้กันอย่างแพร่หลายในการผลิตรถยนต์, การบำรุงรักษา, เครื่องใช้ในครัวเรือน, ประตูและหน้าต่าง, การเกษตร, เหล็กก่อสร้างและอุตสาหกรรมการผลิตโลหะอื่นๆ
หลักการเชื่อมของการเชื่อมด้วยความต้านทานไฟฟ้า
เมื่อกดอิเล็กโทรดสองตัวลงในชิ้นงาน ชั้นโลหะทั้งสองจะสร้างความต้านทานการเชื่อมจุดสัมผัสภายใต้แรงดันของอิเล็กโทรดทั้งสองเมื่อกระแสเชื่อมไหลจากอิเล็กโทรดหนึ่งไปยังอิเล็กโทรดอีกอัน จุดต้านทานการสัมผัสทั้งสองจะเกิดฟิวชั่นความร้อนทันที และกระแสเชื่อมจะไหลจากอิเล็กโทรดอีกอันไปยังชิ้นงานทั้งสอง เกิดเป็นวงจรทันที ซึ่งจะไม่ก่อให้เกิดอันตรายต่อทั้งสองชิ้นงาน อิเล็กโทรด
โครงสร้างทั่วไป

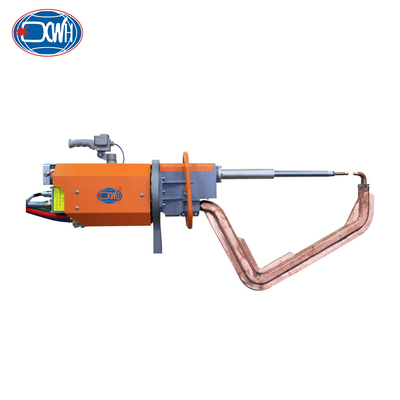

แขนอิเล็กโทรดหลายตัว
