| ชื่อแบรนด์: | Xingweihan |
| เลขรุ่น: | FN-80-H, FN-100-H, FN-160-H, FN-100-E, FN-160-E |
| ขั้นต่ำ: | 1 |
| ราคา: | USD12000-USD13000 |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 50 ชุด/เดือน |

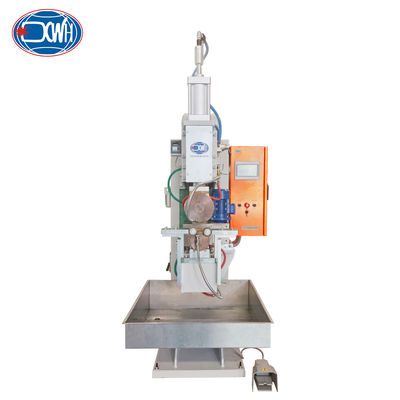

ตัวเชื่อมต่อท่อน้ำสแตนเลสสตีลแบบลูกฟูกทนต่อการหมุน เครื่องเชื่อมตะเข็บ
บทนำผลิตภัณฑ์:
เครื่องเชื่อมตะเข็บวงแหวนความถี่ตัวแปรสแตนเลสสตีลแบบลูกฟูกนี้เป็นอุปกรณ์เชื่อมที่มีประสิทธิภาพซึ่งรวมเอาการออกแบบระบบอัตโนมัติและการออกแบบที่เป็นมนุษย์เข้าด้วยกัน ออกแบบมาเป็นพิเศษสำหรับการใช้งานเชื่อมต่อท่อน้ำของข้อต่อท่อสแตนเลสสตีลแบบลูกฟูกที่ยืดหยุ่นได้ โดยใช้โหมดการทำงานแบบ "การป้อนด้วยมือ การหนีบอัตโนมัติ การเชื่อมแบบหมุน การดึงวัสดุด้วยมือ และการระบายความร้อน" มอบหมายกระบวนการเชื่อมหลักที่ทำซ้ำสูงให้เครื่องจักรทำงานโดยอัตโนมัติอย่างเต็มที่ เพื่อให้มั่นใจถึงจังหวะการผลิตที่มั่นคงและมีประสิทธิภาพ ตัวเครื่องที่แข็งแรงทนทาน (1200KG) ให้การรองรับที่เชื่อถือได้สำหรับการผลิตจำนวนมากอย่างต่อเนื่อง และเป็นตัวเลือกที่เหมาะสำหรับสายการผลิตของตัวเชื่อมต่อเครื่องใช้ในครัวเรือน เช่น เครื่องล้างจานและเครื่องซักผ้า
คุณสมบัติ:
พารามิเตอร์ทางเทคนิค:
|
รุ่น รายการ |
หน่วย
|
FN-80-H
|
FN-100-H
|
FN-160-H
|
FN-100-E
|
FN-160-E
|
|
กำลังไฟพิกัด |
KVA
|
80
|
100
|
160
|
100
|
160
|
|
แรงดันไฟฟ้าขาเข้า |
V
|
380
|
380
|
380
|
380 |
380
|
|
ความถี่ |
Hz
|
50
|
50
|
50
|
50
|
50
|
|
กระแสไฟฟ้าลัดวงจรสูงสุด |
KA
|
26
|
30
|
40
|
30
|
40
|
|
ระยะชักทำงาน |
มม. |
100 |
100
|
100 |
100 |
100
|
|
ประสิทธิภาพการเชื่อม |
ม./นาที
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
|
แรงสูงสุด |
N
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
ความสามารถในการเชื่อมสูงสุด |
มม.
|
1.2+1.2
|
1.5+1.5
|
2.0+2.0
|
1.5+1.5
|
2.0+2.0
|
|
กำลังมอเตอร์ |
วัตต์
|
550
|
750
|
750
|
750
|
400
|
|
การบริโภคความเย็น |
ลิตร/นาที
|
8
|
8
|
10
|
8
|
10
|
|
น้ำหนัก
|
กก.
|
380
|
510
|
630
|
530
|
700
|
โครงสร้างทั่วไป:
ภาพโดยละเอียด:
โซลูชันการระบายความร้อนแบบบูรณาการ: ถังเก็บน้ำภายนอกเชื่อมต่อกับกระบวนการเชื่อมได้อย่างราบรื่น อำนวยความสะดวกในการระบายความร้อนของชิ้นงานทันทีหลังจากการเชื่อม ปรับกระบวนการผลิตให้เหมาะสม และปรับปรุงประสิทธิภาพการทำงานโดยรวม
ถังเก็บแก๊ส: เครื่องฉายภาพและเครื่องเชื่อมเฉพาะจุดติดตั้งถังเก็บแก๊สเฉพาะ ซึ่งเป็นประโยชน์ในการลดความผันผวนของแรงดันเชื่อมและรับประกันแรงเชื่อมที่มั่นคง
ส่วนประกอบทางน้ำ:ส่วนประกอบทางน้ำทั้งหมดผ่านการบำบัดพื้นผิวเพื่อป้องกันสนิม และการระบายน้ำทางน้ำจะถูกปล่อยออกไปยังถังเก็บน้ำอย่างอิสระ จากสถานการณ์การไหลออก สามารถสังเกตและกำจัดสิ่งอุดตันในทางน้ำได้
ภาพฉาก:
การใช้งาน:
ก่อนการเชื่อม:
หลังการเชื่อม:
เครื่องเชื่อมตะเข็บหลายประเภท:
คำถามที่พบบ่อย:
| รายการ/รุ่น | DN-40 | DN-63 | D(T)N-80 | D(T)N-100 | D(T)N-125 | D(T)N-160 | D(T)N-200 | |
| กำลังไฟพิกัดที่ 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| กำลังไฟหลักพิกัด | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| แรงดันไฟฟ้าทุติยภูมิ | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| ความถี่พิกัด | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| กระแสไฟฟ้าลัดวงจรสูงสุด | KA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| กำลังไฟเชื่อมสูงสุด | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| คอ | มม. | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| แรงสูงสุดที่ขั้วไฟฟ้า | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| ระยะชักทำงาน | มม. | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| การบริโภคน้ำหล่อเย็น 2.5bar | ลิตร/นาที | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| ขั้วไฟฟ้า tlp | มม. | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| แขน | มม. | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| แผ่นหนีบฉายภาพ | มม. | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
ความสามารถในการเชื่อมสูงสุด เหล็ก A3 |
มม. | 2.5+2.5 | 3+3 | 4+4 | 4.5+4.5 | 5+5 | 5+5 |
6+6 |
|
รุ่น รายการ
|
หน่วย
|
FN-80-H
|
FN-100-H
|
FN-160-H
|
FN-100-E
|
FN-160-E
|
|
กำลังไฟพิกัด |
KVA
|
80
|
100
|
160
|
100
|
160
|
|
แรงดันไฟฟ้าขาเข้า
|
V
|
380
|
380
|
380
|
380 |
380
|
|
ความถี่
|
Hz
|
50
|
50
|
50
|
50
|
50
|
|
กระแสไฟฟ้าลัดวงจรสูงสุด
|
KA
|
26
|
30
|
40
|
30
|
40
|
|
ระยะชักทำงาน |
มม. |
100 |
100
|
100 |
100 |
100
|
|
ประสิทธิภาพการเชื่อม
|
ม./นาที
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
|
แรงสูงสุด
|
N
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
ความสามารถในการเชื่อมสูงสุด
|
มม.
|
1.2+1.2
|
1.5+1.5
|
2.0+2.0
|
1.5+1.5
|
2.0+2.0
|
|
กำลังมอเตอร์ |
วัตต์
|
550
|
750
|
750
|
750
|
400
|
|
การบริโภคความเย็น
|
ลิตร/นาที
|
8
|
8
|
10
|
8
|
10
|
|
น้ำหนัก
|
กก.
|
380
|
510
|
630
|
530
|
700
|
