| ชื่อแบรนด์: | Xingweihan |
| เลขรุ่น: | FN-80-H, FN-100-H, FN-160-H, FN-100-E, FN-160-E |
| ขั้นต่ำ: | 1 |
| ราคา: | USD12000-USD13000 |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 50 ชุด/เดือน |

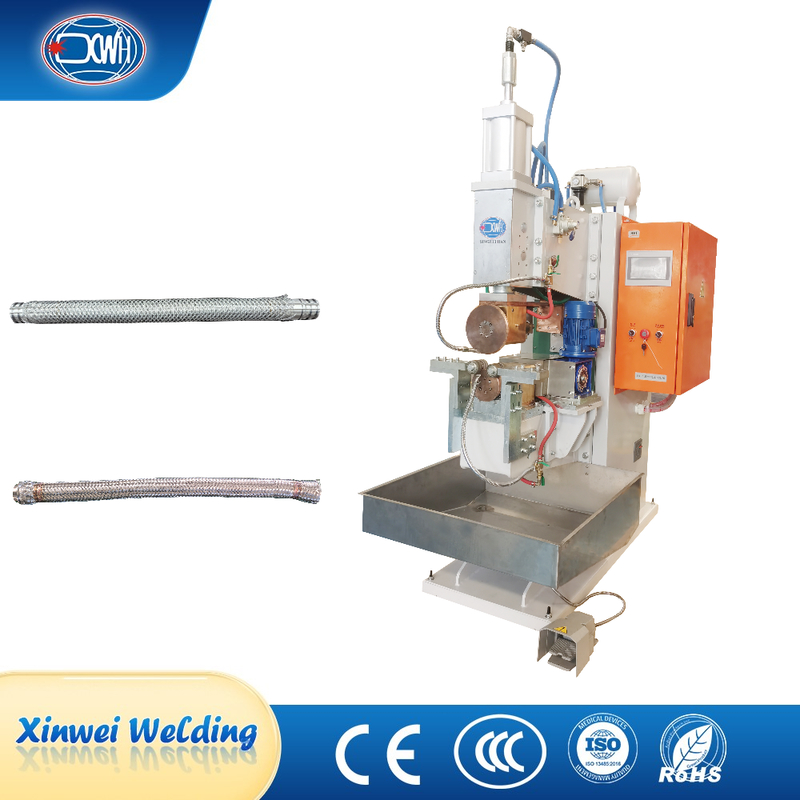

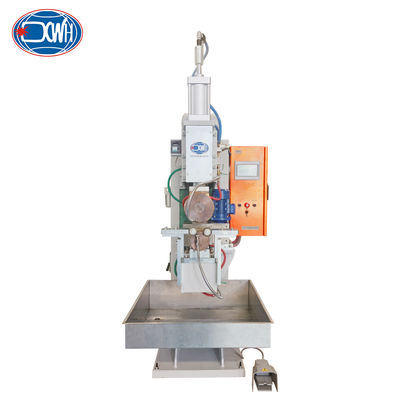

เครื่องเชื่อมแบบม้วนต่อเนื่องแบบวงกลมสำหรับการเชื่อมตะเข็บสำหรับตัวเชื่อมก๊อกน้ำ
บทนำผลิตภัณฑ์:
เครื่องเชื่อมตะเข็บวงแหวนนี้มีโซลูชันกระบวนการที่สมบูรณ์และปลอดภัยตั้งแต่การหนีบ การเชื่อม ไปจนถึงการระบายความร้อน อุปกรณ์จะดำเนินการกระบวนการเชื่อมแบบหมุนที่ทันสมัยที่สุดโดยอัตโนมัติ เพื่อให้มั่นใจถึงความแม่นยำและความสามารถในการทำซ้ำของกระบวนการ และแรงงานคนมีหน้าที่รับผิดชอบในการโหลดและขนถ่ายอย่างปลอดภัย รวมถึงการระบายความร้อนหลังการเชื่อม ซึ่งสะท้อนให้เห็นถึงแนวคิดการออกแบบด้านความปลอดภัยของความร่วมมือระหว่างมนุษย์กับเครื่องจักร การแบ่งงานนี้ไม่เพียงแต่รับประกันความปลอดภัยของผู้ปฏิบัติงานเท่านั้น แต่ยังช่วยให้มั่นใจได้ว่าอุปกรณ์สามารถส่งมอบผลิตภัณฑ์คุณภาพสูงได้อย่างเสถียรเป็นเวลานาน โดยเฉพาะอย่างยิ่งเหมาะสำหรับสภาพแวดล้อมการผลิตที่เน้นความปลอดภัยในการผลิตและความน่าเชื่อถือของกระบวนการ
คุณสมบัติ:
1. การเชื่อมแบบหมุนที่แม่นยำ: กลไกการหมุนอัตโนมัติช่วยให้มั่นใจได้ว่าปืนเชื่อมได้รับการแก้ไขและชิ้นงานหมุนอย่างสม่ำเสมอ จึงได้ตะเข็บวงกลมที่สมบูรณ์แบบโดยไม่มีมุมอับ 360 องศา รูปทรงสวยงาม และการปิดผนึกที่ยอดเยี่ยม
2. โหมดการผลิตที่เหมาะสมที่สุดของความร่วมมือระหว่างมนุษย์กับเครื่องจักร: อุปกรณ์ใช้โหมดการผลิตร่วมกันของ "การป้อนด้วยมือ การเชื่อมอัตโนมัติ การสกัดวัสดุด้วยมือ และการระบายความร้อน" การออกแบบนี้มอบหมายให้กระบวนการหลักในการเชื่อมที่ทำซ้ำและแม่นยำสูงแก่ออโตเมชั่นของเครื่องจักร ในขณะที่ปล่อยให้กระบวนการโหลดและขนถ่ายที่ต้องตัดสินใจให้กับมนุษย์ โดยใช้ประโยชน์จากข้อดีของมนุษย์และเครื่องจักรอย่างเต็มที่ ในขณะที่รับประกันความสม่ำเสมอของคุณภาพ ก็สามารถบรรลุการดำเนินงานสายการผลิตที่มีประสิทธิภาพและราบรื่น
3. การระบายความร้อนด้วยน้ำทันทีเพื่อเพิ่มประสิทธิภาพของวัสดุ: หลังจากเชื่อมเสร็จสิ้น ชิ้นงานสามารถวางในถังเก็บน้ำภายนอกได้ทันทีเพื่อการระบายความร้อนอย่างรวดเร็ว กระบวนการนี้ไม่เพียงแต่ช่วยปรับปรุงรอบการผลิตเท่านั้น แต่ที่สำคัญกว่านั้น สำหรับวัสดุสแตนเลส การระบายความร้อนอย่างรวดเร็วยังช่วยให้พวกมันผ่านโซนอุณหภูมิที่ไวต่อความรู้สึกได้อย่างรวดเร็ว ลดการตกตะกอนของคาร์ไบด์ และรักษาความต้านทานการกัดกร่อนของบริเวณรอยเชื่อมได้ดีขึ้น ซึ่งจะช่วยยืดอายุการใช้งานโดยรวมของผลิตภัณฑ์
พารามิเตอร์ทางเทคนิค:
|
รายการรุ่น |
หน่วย
|
FN-80-H
|
FN-100-H
|
FN-160-H
|
FN-100-E
|
FN-160-E
|
|
กำลังไฟพิกัด |
KVA
|
80
|
100
|
160
|
100
|
160
|
|
แรงดันไฟฟ้าขาเข้า |
V
|
380
|
380
|
380
|
380 |
380
|
|
ความถี่ |
Hz
|
50
|
50
|
50
|
50
|
50
|
|
กระแสไฟฟ้าลัดวงจรสูงสุด |
KA
|
26
|
30
|
40
|
30
|
40
|
|
ระยะชักการทำงาน |
มม. |
100 |
100
|
100 |
100 |
100
|
|
ประสิทธิภาพการเชื่อม |
ม./นาที
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
|
แรงสูงสุด |
N
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
ความสามารถในการเชื่อมสูงสุด |
มม.
|
1.2+1.2
|
1.5+1.5
|
2.0+2.0
|
1.5+1.5
|
2.0+2.0
|
|
กำลังมอเตอร์ |
วัตต์
|
550
|
750
|
750
|
750
|
400
|
|
การบริโภคความเย็น |
ลิตร/นาที
|
8
|
8
|
10
|
8
|
10
|
|
น้ำหนัก
|
กก.
|
380
|
510
|
630
|
530
|
700
|
โครงสร้างทั่วไป:
ภาพโดยละเอียด:
กระบวนการอัตโนมัติที่มีประสิทธิภาพ: อุปกรณ์จัดเตรียมเวิร์กโฟลว์ที่ราบรื่นซึ่งการหนีบ การหมุน และการเชื่อมจะดำเนินการโดยอัตโนมัติตามลำดับที่ตั้งโปรแกรมไว้ล่วงหน้า การแบ่งงานนี้ ซึ่งคนงานจัดการเฉพาะการโหลดและขนถ่ายบางส่วนเท่านั้น รับประกันความสามารถในการทำซ้ำของกระบวนการที่ยอดเยี่ยมและประสิทธิภาพการผลิตที่สูงขึ้น
โซลูชันการระบายความร้อนแบบบูรณาการ: ถังเก็บน้ำภายนอกเชื่อมต่อกับกระบวนการเชื่อมได้อย่างราบรื่น ช่วยอำนวยความสะดวกในการระบายความร้อนของชิ้นงานทันทีหลังจากการเชื่อม เพิ่มประสิทธิภาพของกระบวนการผลิต และปรับปรุงประสิทธิภาพการทำงานโดยรวม
ถังเก็บก๊าซ: เครื่องเชื่อมแบบฉายและแบบเฉพาะจุดติดตั้งถังเก็บก๊าซโดยเฉพาะ ซึ่งเป็นประโยชน์ในการลดความผันผวนของแรงดันการเชื่อมและรับประกันแรงเชื่อมที่มั่นคง
ส่วนประกอบทางน้ำ: ส่วนประกอบทางน้ำทั้งหมดผ่านการบำบัดพื้นผิวเพื่อป้องกันสนิม และการระบายน้ำทางน้ำจะถูกปล่อยออกไปยังถังเก็บน้ำอย่างอิสระ จากสถานการณ์การไหลออก สามารถสังเกตและกำจัดสิ่งอุดตันในทางน้ำได้

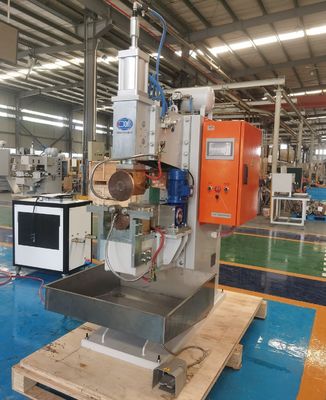

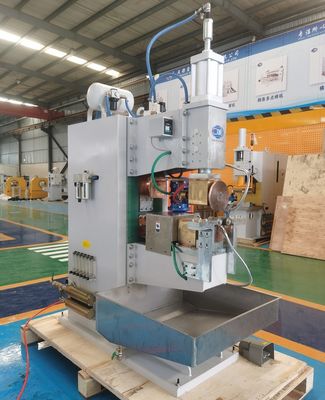

ภาพฉาก:
แอปพลิเคชัน:
ก่อนการเชื่อม:
หลังการเชื่อม:
เครื่องเชื่อมตะเข็บหลายประเภท:
คำถามที่พบบ่อย:
| รายการ/รุ่น | DN-40 | DN-63 | D(T)N-80 | D(T)N-100 | D(T)N-125 | D(T)N-160 | D(T)N-200 | |
| กำลังไฟพิกัดที่ 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| กำลังไฟหลักพิกัด | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| แรงดันไฟฟ้าทุติยภูมิ | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| ความถี่พิกัด | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| กระแสไฟฟ้าลัดวงจรสูงสุด | KA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| กำลังเชื่อมสูงสุด | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| คอ | มม. | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| แรงสูงสุดที่ขั้วไฟฟ้า | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| ระยะชักการทำงาน | มม. | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| การบริโภคน้ำหล่อเย็น 2.5bar | ลิตร/นาที | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| ขั้วไฟฟ้า tlp | มม. | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| แขน | มม. | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| แผ่นหนีบฉายภาพ | มม. | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
ความสามารถในการเชื่อมสูงสุด เหล็ก A3 |
มม. | 2.5+2.5 | 3+3 | 4+4 | 4.5+4.5 | 5+5 | 5+5 |
6+6 |
|
รุ่น รายการ
|
หน่วย
|
FN-80-H
|
FN-100-H
|
FN-160-H
|
FN-100-E
|
FN-160-E
|
|
กำลังไฟพิกัด |
KVA
|
80
|
100
|
160
|
100
|
160
|
|
แรงดันไฟฟ้าขาเข้า
|
V
|
380
|
380
|
380
|
380 |
380
|
|
ความถี่
|
Hz
|
50
|
50
|
50
|
50
|
50
|
|
กระแสไฟฟ้าลัดวงจรสูงสุด
|
KA
|
26
|
30
|
40
|
30
|
40
|
|
ระยะชักการทำงาน |
มม. |
100 |
100
|
100 |
100 |
100
|
|
ประสิทธิภาพการเชื่อม
|
ม./นาที
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
|
แรงสูงสุด
|
N
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
ความสามารถในการเชื่อมสูงสุด
|
มม.
|
1.2+1.2
|
1.5+1.5
|
2.0+2.0
|
1.5+1.5
|
2.0+2.0
|
|
กำลังมอเตอร์ |
วัตต์
|
550
|
750
|
750
|
750
|
400
|
|
การบริโภคความเย็น
|
ลิตร/นาที
|
8
|
8
|
10
|
8
|
10
|
|
น้ำหนัก
|
กก.
|
380
|
510
|
630
|
530
|
700
|
