| ชื่อแบรนด์: | Xingweihan |
| เลขรุ่น: | FN-80-H, FN-100-H, FN-160-H, FN-100-E, FN-160-E |
| ขั้นต่ำ: | 1 |
| ราคา: | USD12000-USD13000 |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 50 ชุด/เดือน |

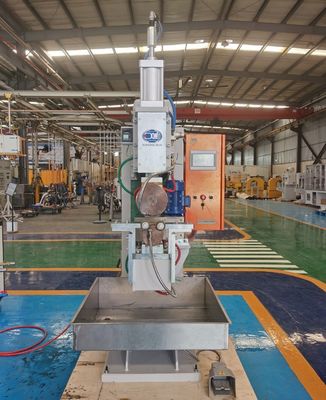

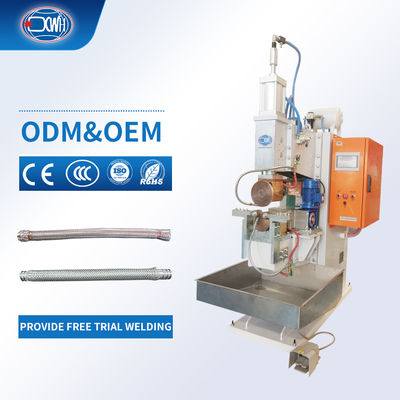

เครื่องเชื่อมตะเข็บต้านทานแบบเชื่อมต่อสุขภัณฑ์กึ่งอัตโนมัติแบบพิเศษ
บทนำผลิตภัณฑ์:
เครื่องเชื่อมตะเข็บวงแหวนความถี่แปรผันสแตนเลสสตีลแบบลูกกลิ้งได้รับการออกแบบมาสำหรับการเชื่อมท่อสแตนเลสสตีลลูกฟูกแบบยืดหยุ่นและขั้วต่อท่อน้ำถักสแตนเลสสตีลคุณภาพสูง อุปกรณ์นี้ใช้เทคโนโลยีการควบคุมการแปลงความถี่ขั้นสูง ร่วมกับการหนีบเชิงกลที่แม่นยำและระบบหมุนอัตโนมัติ เพื่อให้มั่นใจถึงความเสถียรและการป้อนความร้อนที่แม่นยำในระหว่างกระบวนการเชื่อม หลีกเลี่ยงข้อบกพร่อง เช่น การเผาไหม้ของท่อลูกฟูกหรือการเชื่อมที่ไม่สมบูรณ์ กระบวนการเชื่อมแบบอัตโนมัติ (การโหลดและขนถ่ายด้วยตนเอง - การหนีบและเชื่อมแบบหมุนอัตโนมัติ - การดึงวัสดุด้วยตนเอง) ช่วยเพิ่มประสิทธิภาพการผลิตอย่างมากในขณะที่รับประกันความสม่ำเสมอในการเชื่อม และตัวเครื่องที่มั่นคงซึ่งมีน้ำหนัก 1200 กก. ช่วยให้มั่นใจได้ถึงความน่าเชื่อถือในระยะยาว ถังเก็บน้ำภายนอกช่วยให้สามารถระบายความร้อนของส่วนประกอบที่เชื่อมได้ทันที ครอบคลุมห่วงโซ่กระบวนการทั้งหมดตั้งแต่การเชื่อมไปจนถึงการบำบัดหลังการเชื่อม ตอบสนองความต้องการที่เข้มงวดสำหรับการปิดผนึกและความทนทานของขั้วต่อท่อน้ำต่างๆ เช่น เครื่องล้างจาน ก๊อกน้ำ และเครื่องซักผ้า
คุณสมบัติ:
1. โหมดการผลิตแบบร่วมมือระหว่างมนุษย์กับเครื่องจักร: อุปกรณ์นี้ใช้โหมดการผลิตแบบร่วมมือกันของ "การป้อนด้วยตนเอง การเชื่อมอัตโนมัติ การสกัดวัสดุด้วยตนเองและการระบายความร้อน" การออกแบบนี้มอบหมายให้กระบวนการหลักของการเชื่อมที่ทำซ้ำและแม่นยำสูงแก่อัตโนมัติของเครื่องจักร ในขณะที่ปล่อยให้กระบวนการโหลดและขนถ่ายที่ต้องตัดสินด้วยมนุษย์ โดยใช้ประโยชน์จากข้อดีของมนุษย์และเครื่องจักรอย่างเต็มที่ ในขณะที่รับประกันความสม่ำเสมอของคุณภาพ จะช่วยให้การทำงานของสายการผลิตมีประสิทธิภาพและราบรื่น
2. กระบวนการเชื่อมหลักของระบบอัตโนมัติเต็มรูปแบบ: เมื่อผู้ปฏิบัติงานทำการป้อนและเริ่มโปรแกรมแล้ว อุปกรณ์จะดำเนินการชุดการกระทำที่แม่นยำโดยอัตโนมัติ: ขั้นแรก ให้หนีบชิ้นงานอย่างแม่นยำ จากนั้นขับเคลื่อนชิ้นงานให้หมุนด้วยความเร็วคงที่ และทริกเกอร์ล้อเชื่อมสำหรับการเชื่อมคุณภาพสูง กระบวนการทั้งหมดไม่จำเป็นต้องมีการแทรกแซงด้วยตนเอง ซึ่งไม่เพียงแต่ช่วยลดความเข้มข้นของแรงงานอย่างมากเท่านั้น แต่ยังช่วยขจัดอิทธิพลของปัจจัยมนุษย์ที่มีต่อคุณภาพการเชื่อม ทำให้มั่นใจได้ถึงความเสถียรของจังหวะการผลิตและความสม่ำเสมอสูงของผลิตภัณฑ์
3. การเชื่อมต่อที่ราบรื่นระหว่างการระบายความร้อนภายนอกและกระบวนการเชื่อม: การออกแบบถังเก็บน้ำภายนอกอิสระช่วยให้กระบวนการระบายความร้อนในการเชื่อมทำงานควบคู่ไปกับโฮสต์การเชื่อม ในเวลาเดียวกันที่คนงานนำชิ้นงานที่เชื่อมเสร็จแล้วออก พวกเขาสามารถวางไว้ในถังน้ำเพื่อระบายความร้อน และอุปกรณ์สามารถเริ่มรอบการเชื่อมถัดไปได้ทันที การออกแบบนี้หลีกเลี่ยงเวลาที่อาจเกิดจากการระบายความร้อนในตัว ปรับปรุงกระบวนการผลิตโดยรวม และปรับปรุงอัตราการใช้ประโยชน์โดยรวมของอุปกรณ์
พารามิเตอร์ทางเทคนิค:
|
รุ่น รายการ |
หน่วย
|
FN-80-H
|
FN-100-H
|
FN-160-H
|
FN-100-E
|
FN-160-E
|
|
กำลังไฟพิกัด |
KVA
|
80
|
100
|
160
|
100
|
160
|
|
แรงดันไฟฟ้าขาเข้า |
V
|
380
|
380
|
380
|
380 |
380
|
|
ความถี่ |
Hz
|
50
|
50
|
50
|
50
|
50
|
|
กระแสไฟฟ้าลัดวงจรสูงสุด |
KA
|
26
|
30
|
40
|
30
|
40
|
|
ระยะชักการทำงาน |
มม. |
100 |
100
|
100 |
100 |
100
|
|
ประสิทธิภาพการเชื่อม |
ม./นาที
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
|
แรงสูงสุด |
N
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
ความสามารถในการเชื่อมสูงสุด |
มม.
|
1.2+1.2
|
1.5+1.5
|
2.0+2.0
|
1.5+1.5
|
2.0+2.0
|
|
กำลังมอเตอร์ |
วัตต์
|
550
|
750
|
750
|
750
|
400
|
|
การใช้ความเย็น |
ลิตร/นาที
|
8
|
8
|
10
|
8
|
10
|
|
น้ำหนัก
|
กก.
|
380
|
510
|
630
|
530
|
700
|

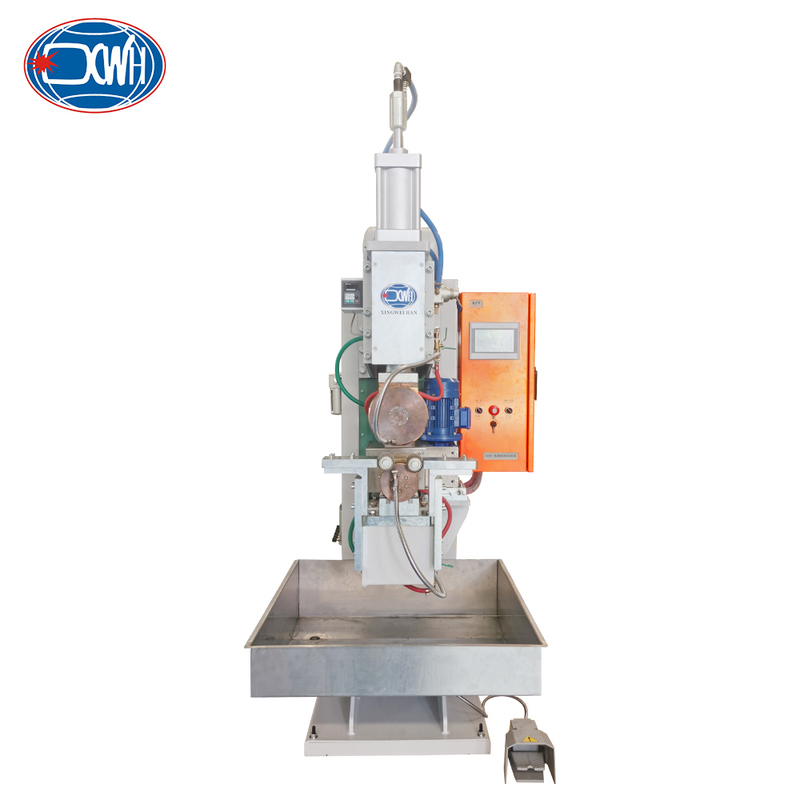

โครงสร้างทั่วไป:

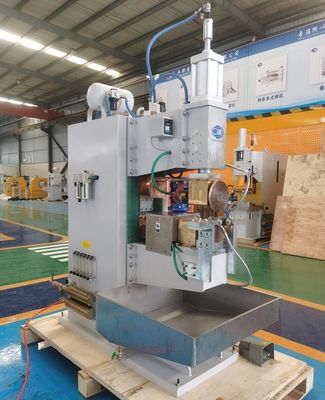

ภาพรายละเอียด:
กระบวนการอัตโนมัติที่มีประสิทธิภาพ: ระบบอัตโนมัติแบบบูรณาการเป็นหัวใจสำคัญของโซลูชันนี้ จัดการงานที่แม่นยำในการหนีบ หมุน และเชื่อม ด้วยการจำกัดการแทรกแซงด้วยตนเองในการจัดการวัสดุที่ตรงไปตรงมา ระบบจะกำจัดความผันแปรได้อย่างมีประสิทธิภาพและเร่งรอบการผลิต
การระบายความร้อนหลังการเชื่อมที่มีประสิทธิภาพ: ถังเก็บน้ำภายนอกเฉพาะช่วยให้ส่วนประกอบต่างๆ เคลื่อนย้ายได้โดยตรงจากการเชื่อมไปสู่การระบายความร้อนโดยไม่ชักช้า ซึ่งช่วยขจัดคอขวดที่อาจเกิดขึ้น ปรับปรุงจังหวะการผลิต และมีส่วนช่วยในการเพิ่มประสิทธิภาพการดำเนินงานโดยรวมอย่างมาก
ถังเก็บก๊าซ: คุณสมบัติหลักของเครื่องนี้คือถังเก็บก๊าซในตัว ช่วยลดความผันแปรของแรงดันก๊าซได้อย่างมีประสิทธิภาพ ทำให้มั่นใจได้ถึงความสม่ำเสมอที่ไม่เปลี่ยนแปลงในแรงเชื่อมที่ใช้ การปรับปรุงนี้มีความสำคัญอย่างยิ่งในการรักษาการควบคุมที่แม่นยำตลอดกระบวนการเชื่อมทั้งหมด
การออกแบบระบบน้ำที่เน้นการบริการ: เพื่อให้มั่นใจถึงการทำงานในระยะยาว ชิ้นส่วนที่สัมผัสกับน้ำทั้งหมดได้รับการบำบัดพื้นผิวเพื่อต้านทานการกัดกร่อน นอกจากนี้ การระบายน้ำจะถูกส่งผ่านทางเต้าเสียบเฉพาะไปยังถัง การออกแบบโดยเจตนานี้มีจุดสังเกตที่ชัดเจนสำหรับการไหลของน้ำ ทำให้สามารถสังเกตและแก้ไขการอุดตันได้อย่างง่ายดาย จึงช่วยลดความซับซ้อนในการบำรุงรักษา
ภาพฉาก:

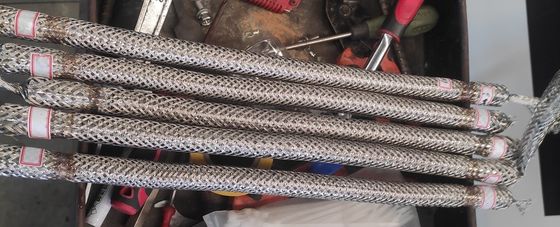

การประยุกต์ใช้:
ก่อนการเชื่อม:
หลังการเชื่อม:
เครื่องเชื่อมตะเข็บหลายประเภท:
คำถามที่พบบ่อย:
| รายการ/รุ่น | DN-40 | DN-63 | D(T)N-80 | D(T)N-100 | D(T)N-125 | D(T)N-160 | D(T)N-200 | |
| กำลังไฟพิกัดที่ 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| กำลังไฟหลักพิกัด | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| แรงดันไฟฟ้าทุติยภูมิ | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| ความถี่พิกัด | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| กระแสไฟฟ้าลัดวงจรสูงสุด | KA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| กำลังเชื่อมสูงสุด | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| คอ | มม. | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| แรงสูงสุดที่ขั้วไฟฟ้า | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| ระยะชักการทำงาน | มม. | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| การใช้น้ำหล่อเย็น 2.5bar | ลิตร/นาที | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| ขั้วไฟฟ้า tlp | มม. | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| แขน | มม. | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| แผ่นหนีบฉายภาพ | มม. | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
ความสามารถในการเชื่อมสูงสุด เหล็ก A3 |
มม. | 2.5+2.5 | 3+3 | 4+4 | 4.5+4.5 | 5+5 | 5+5 |
6+6 |
|
รุ่น รายการ
|
หน่วย
|
FN-80-H
|
FN-100-H
|
FN-160-H
|
FN-100-E
|
FN-160-E
|
|
กำลังไฟพิกัด |
KVA
|
80
|
100
|
160
|
100
|
160
|
|
แรงดันไฟฟ้าขาเข้า
|
V
|
380
|
380
|
380
|
380
|
380
|
|
ความถี่
|
Hz
|
50
|
50
|
50
|
50
|
50
|
|
กระแสไฟฟ้าลัดวงจรสูงสุด
|
KA
|
26
|
30
|
40
|
30
|
40
|
|
ระยะชักการทำงาน |
มม. |
100 |
100
|
100 |
100 |
100
|
|
ประสิทธิภาพการเชื่อม
|
ม./นาที
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
|
แรงสูงสุด
|
N
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
ความสามารถในการเชื่อมสูงสุด
|
มม.
|
1.2+1.2
|
1.5+1.5
|
2.0+2.0
|
1.5+1.5
|
2.0+2.0
|
|
กำลังมอเตอร์ |
วัตต์
|
550
|
750
|
750
|
750
|
400
|
|
การใช้ความเย็น
|
ลิตร/นาที
|
8
|
8
|
10
|
8
|
10
|
|
น้ำหนัก
|
กก.
|
380
|
510
|
630
|
530
|
700
|
